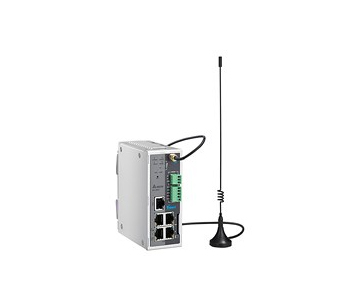

產品介紹

  產品特色
  云端互連的數據采集設備，支持云端的雙向數據采集與傳送
  支持 MODBUS TCP 和 MODBUS ASCII/RTU 標準工業協議
  采用UMTS/HSPA+ 3G網絡(luò )技術，支持頻段（800 / 850, 900, AWS1700 , 1900 , 2100 MHz），向下兼容GSM/GPRS/EDGE 2G網絡(luò )
  雙SIM卡冗余設計，無縫切換不同電信商通訊系統，隨時保持網絡(luò )聯機
  HSPA+數據速率下載高達21.6 Mbps，上傳 5.76 Mbps
  支持撥號參數自動匹配，斷線自動重撥
  靈活的 WAN端口連接方式，如 Static IP、DHCP Client與 HTTP Proxy
  支持透過行動通訊和有線方式連接網絡(luò )，用戶可自行設定連接的優先級
  提供雙串行端口（RS-232與RS-485）及4個LAN端口滿足不同設備連接需求
  NTP服務器進行設備時間同步化與校時，設備內建RTC
  支持TCP/IP、UDP、ICMP、DHCP、HTTP、DNS、SSH等多種網絡(luò )協議
  參數設定匯出及匯入
  網絡(luò )流量統計
  支持與下位機通訊驗證
  網絡(luò )故障診斷

  技術規格
  標準
  協議
  GSM/GPRS/EDGE/ UMTS/HSPA+
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X)

  界面
  3G：GSM/GPRS/EDGE/UMTS/HSPA+
  天線：1 2.5dBi 全向型，SMA(公)接頭，3米纜線搭配磁鐵底座
  Fast Ethernet
  RJ45端口：
  WAN: 1 10/100Base-T(X)，自動MDI/MDI-X跳線檢測，自動協商與連接速度檢測
  LAN: 4 10/100Base-T(X)，自動MDI/MDI-X跳線檢測，自動協商與連接速度檢測
  串行通訊
  串行端口：1 RS-232端子座(5芯)、1 RS-485端子座(3芯)、15KV 隔離保護
  波特率： 2400bps ~115200bps
  數據位： 7, 8
  校驗位： None, Even, Odd
  停止位： 1, 2
  流量控制：RTS/CTS(RS-232 only), XON/XOFF
  RS-232：TxD, RxD, RTS, CTS, GND
  RS-485：D+, D-, GND
  SIM卡插槽
  數量：2、Mini-SIM (25mm x 15mm)
  電壓：1.8V/3V
  記憶卡插槽：SDHC(32mm x 24mm x 2.1mm)，最大支持32GB
  重置按鍵：1set
  3G 無線射頻
  頻率
  UMTS/HSPA+：800 / 850, 900, AWS1700, 1900, 2100 MHz
  GSM/GPRS/EDGE：850, 900, 1800, 1900 MHz

  網絡(luò )管理
  云端服務：DIACloud
  管理功能：SSH, DNS, HTTP, TFTP, DHCP Server/Client, Telnet, Syslog, NTP, MODBUS TCP, MODBUS ASCII/RTU
  安全：MAC filtering, SSH, SPI, Prevent denial of service (DoS) attacks, Port triggering, Port mapping
  設定接口：Web Browser, DIACom, Android/iOS App

  電源需求
  輸入電壓：12 ~ 48VDC，端子座(2芯)
  最大輸入電流：1A
  電流過載保護：內置，最大承受電源1.5A
  反極性保護：內置

  機構規格
  外殼：IP30強固金屬
  尺寸：145.3 mm(高) x 45 mm(寬) x 112.3 mm (深)
  重量：372g
  安裝方式：工業級導軌式與壁掛式

  環境
  工作溫度：-20℃ ~ 70℃(-4℉ ~ 158℉)
  儲存溫度：-40℃ ~ 85℃(-40℉ ~ 185℉)
  工作濕度：5% ~ 95%(無凝結)

  認證
  安全規范：UL 60950-1, IEC 60950-1
  電磁干擾(EMI)：FCC 47 CFR Part 15 Subpart B Class B, EN 55022, EN 55032, EN 301 489-1/7/24
  電磁耐受( EN 301 489-1/7/24, EN 55024)：IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8
  無線認證：EN 301 511, EN 301 908-1; FCC Part 22H, 24E, 27
