產品特色

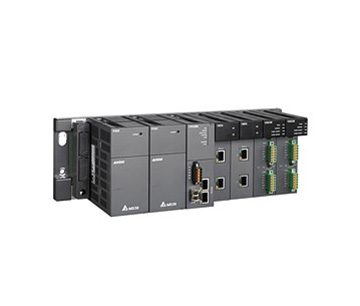

AH系列冗余主機，不但提供穩定的冗余功能，同時結合了同步模塊與Ethernet及串行通訊等通訊界面，讓整體方案更具競爭力。

冗余背板

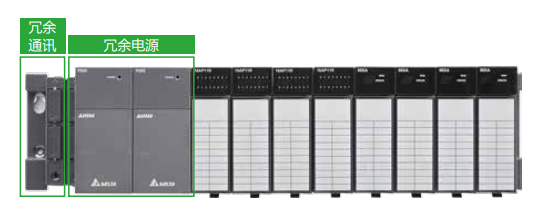

AH系列冗余背板，提供冗余電源與通訊設計，讓整體方案更加完整。

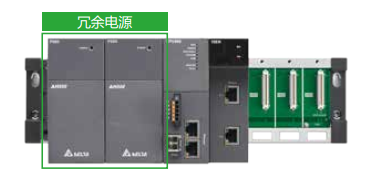

冗余主背板： AHBP04MR1-5A (4槽)

冗余延伸背板： AHBP06ER1-5A (6槽)、 AHBP08ER1-5A(8槽）

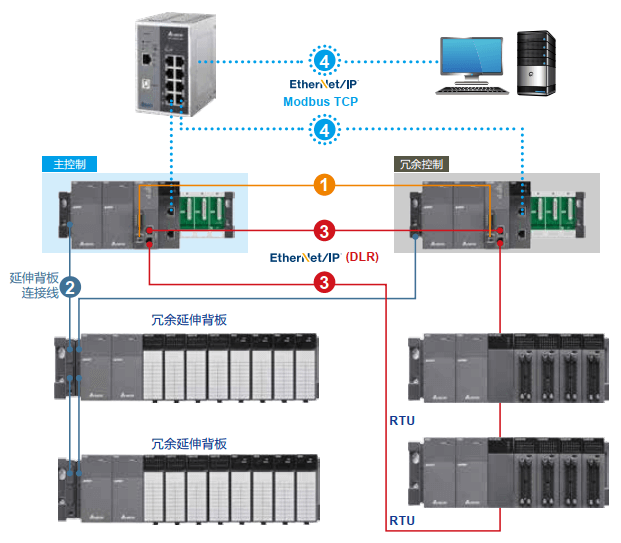

冗余控制系統

技術規格

采用32位處理器
最大 I/O 擴展點數：
- DIO最大支持點數為4,352點
- AIO最大支持信道數為544個通道
- RIO最大支持能力為100,000點以上
程序容量：最大1Msteps (4MB)
- 數據寄存器增加為(D+L) 512k words
- 高速的程序處理能力：LD處理速度為0.02μs

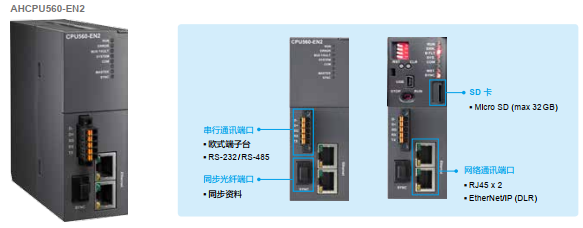

內置 RS-232 / 485 多模式通訊口 x 1 (RS-232：115.2 Kbps / RS- 485：921.6 Kbps)
內置以太網絡(luò )通訊口 (100 Mbps)
內置Micro SD 卡插槽 ( 最大容量：32 GB )
內置 Mini USB 編輯通訊口 ? 具有系統診斷 / 狀態指示燈 / 在線編輯與除錯功能
支持 PLC Link / Ether Link 自動數據交換功能
支持 MODBUS RTU / ASCII, MODBUS TCP
支持 EtherNet/IP
- Scanner 與 Adapter 模式
- 支持 I/O 聯機及顯性訊息
- 聯機數 : TCP = 128 ; CIP = 256
- RPI: 1 ~ 1,000 ms
- 250 words / 聯機
支持 LD / SFC / FBD / IL / ST 語言 ? 支持 256 個中斷 ( 時間 / IO / 外部 / 低電壓 / 通訊中斷 )
冗余模式僅支持時間中斷
支持 2048 個 Timer 與 Counter
支持免電池數據保存
具有 RTC 功能 ( 最高 30 天斷電保持 )
支持 NTP 網絡(luò )校時功能
支持 WEB / E-Mail / IP Filter 功能

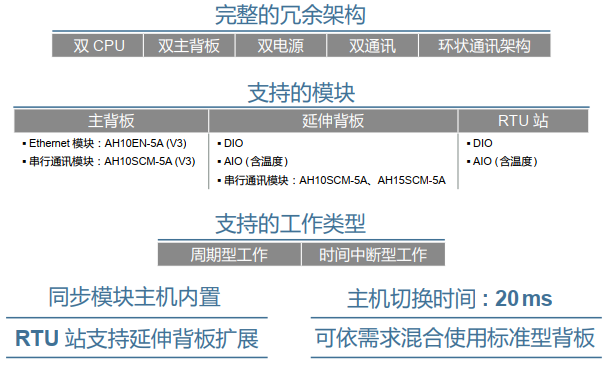

支持冗余架構
- 主機切換時間 : 20 ms
- 內置同步模塊
