近年來，中國化纖行業科技實力大幅增強，技術水平已經達到領跑世界的新階段，為推動制造業高質量發展提供了良好示范。

　　恒力化纖是全球最大的滌綸牽伸絲生產企業，也是國內最大的超亮光纖維、滌綸復合纖維、高品質滌綸工業纖維生產基地之一，是同時擁有民用纖維和工業纖維開發和生產的高新技術企業。

　　然而，這座化纖制造龍頭企業也曾面臨著巨大的電能質量挑戰——大量的無功與諧波限制了產能。企業該如何解決這個用電難題，確保連續運轉、獲得產能提升?恒力化纖與臺達合作，找到了安全可靠、便捷智慧的新解法。

　　化纖企業

　　電能質量面臨的問題是什么?

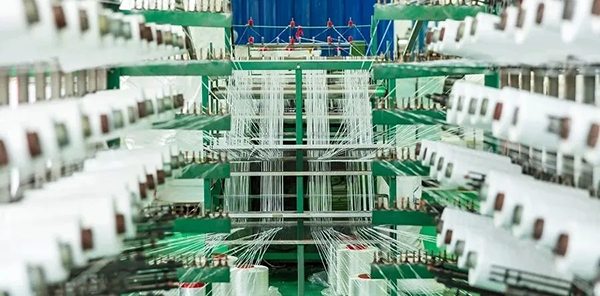

　　化纖行業的主要生產工藝中，聚酯車間經常用到電助熔加熱設備，還存在著大量風機、泵類負載;長絲車間配有大量用于拉絲的變頻器。這些電加熱爐整流電源和變頻器的整流環節通常采用6脈沖整流將交流電轉化為直流電，會(huì )產生較大的諧波電流，影響配電設備的安全運行和拉絲的輸出品質。

　　臺達主要實施項目的恒力化纖聚酯化纖項目，面臨的則是：

　　01 企業內的大量整流設備不僅產生無功，還產生了大量諧波;

　　02 電容補償器穩定性差，部分配電室功率因數低;

　　03 大量諧波電流也占用配電系統的容量;

　　04 電力部門要求采取有效措施，將諧波指標控制在5%以?xún)?

　　05 諧波電流導致生產設備頻繁故障，斷路器誤動作，給生產帶來極大損失。

　　為了徹底改善這些問題，廠內全部聚酯車間和長絲車間的變壓器需要進行電能質量治理，且不同車間的變壓器和負載容量不盡相同，想要達到最優的治理率、最穩定的運行效果和靈活的配置方式，并非一套設備就能解決。

　　臺達電能質量

　　如何量身定制化繁為簡?

　　化纖行業的電能質量特點是：諧波大同時功率因數較低。因此，通常采用APF做單獨的諧波治理，或者同時配置少量的SVG作為無功補償。

　　在恒力化纖聚酯化纖項目中，臺達為集團公司下屬的各地廠區合計26個生產車間配電系統量身定制了的電能質量解決方案。

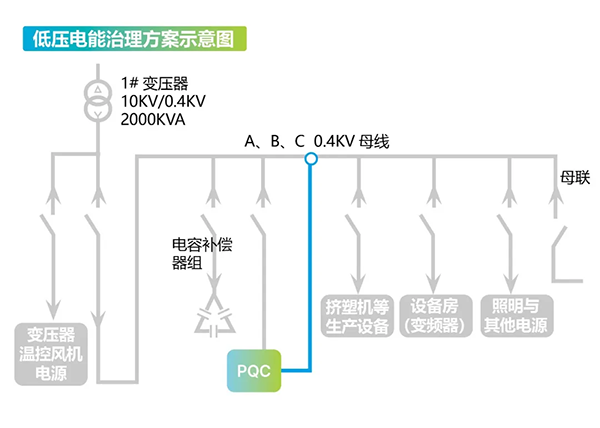

　　通過前期在企業生產車間配電系統的精準勘測，變壓器低壓配電系統低壓集中側各接入一臺容量為450A的有源電力濾波器(APF)補償裝置，單個變壓器方案示意圖如下 (APF可與TSC混合使用) ：

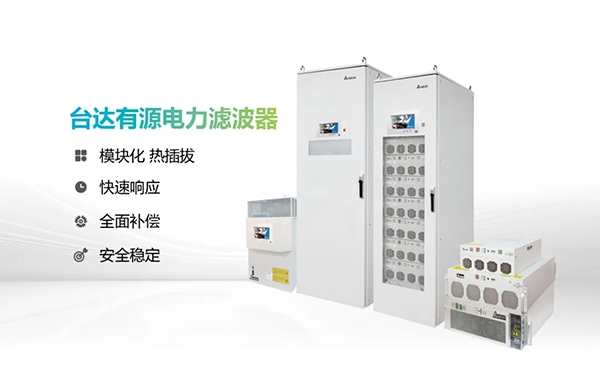

　　臺達APF采用熱插拔式模塊結構，整個廠區采用同一規格產品，不同車間的APF設備間可靈活拔插，根據負載增加/減少配置，便于安裝維護，備品配件少。

　　主要的性能優勢包括

　　01 適應能力強

　　適應油機供電、電壓幅值頻率偏差大、電壓畸變大的環境。高低溫、高濕、鹽霧、腐蝕、雷擊、振動等均通過國家認證實驗機構的測試;

　　02 安全穩定

　　三電平設計，開關紋波業界最小，ClassA級的EMI標準;擁有自動限流運行與全面的故障保護功能;

　　03 快速響應

　　微秒級的瞬時響應速度，全響應時間小于10ms;

　　04 全面補償

　　2-51次諧波、感性與容性無功、不平衡補償、零線補償，自由選擇補償組合;

　　05 真正模塊化、拔插式的設計

　　各模塊獨立運行、可用性最高，并可在線擴容;設計靈活，可作為作三方器件;安裝施工簡單、運維方便。

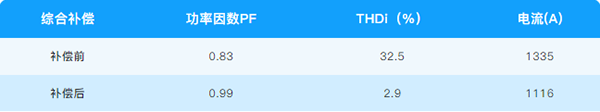

　　臺達APF投入效果非常明顯，電網電流和諧波畸變率明顯降低，功率因數顯著提高：

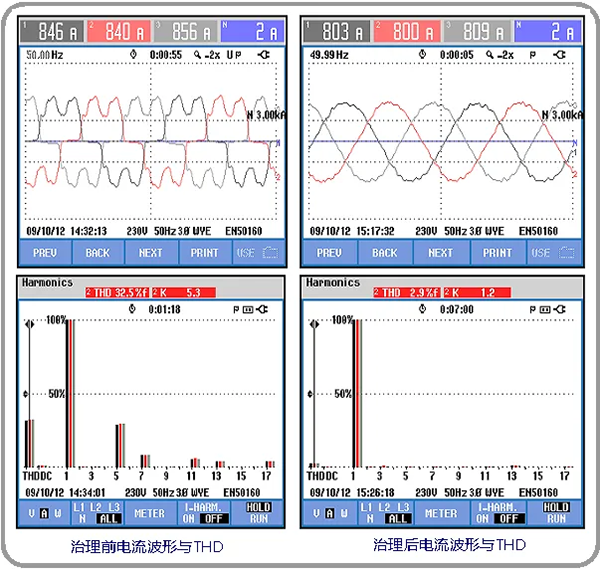

　　APF投入前后電流波形與THDi如下圖所示：

　　臺達憑借多年的諧波治理經驗和技術沉淀，為客戶提供的諧波治理方案，使得廠房電網環境得到徹底的凈化，為企業安全可靠的配電系統保駕護航。
